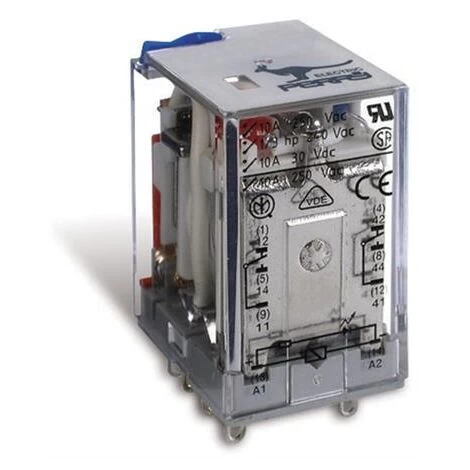

Rele’ Midi 2Ct 10A 250V Al. 12Vac PERRY ELECTRIC 1RE021012AC

Perry Electric

SKU: 1RE021012AC
EAN: 8019108240425

DESCRIZIONE PRODOTTO PERRY ELECTRIC 1RE021012AC:

Relè industriale MIDI 2 contatti 12V c.a. Alimentazione 12V c.a. 2 contatti in scambio 10A/250V

CARATTERISTICHE

Dati principali

Tipo
MIDI-2

Tensione di alimentazione:
12 – 24 – 48 – 60V c.c. (mod DC)
12 – 24 – 48 – 110 – 230V c.a. (mod AC)

Carico nominale:
10A/250Vc.a. – 30V c.c. (MIDI-2)
5A/250Vc.a. – 30V c.c. (MIDI-4)

Carico in AC1:
12A/250Vc.a. – 30V c.c. (MIDI-2)
6A/250Vc.a.- 30V c.c. (MIDI-4)

Potenza commutabile max:
2500VA / 300W (MIDI-2)
1250VA / 300W (MIDI-4)

Tensione commutabile max:
250Vc.a. / 30V c.c.

Potenza motori:
1/3 HP a 240V c.a. (MIDI-2)
1/6 HP a 240V c.a. (MIDI-4)

Materiale contatti:
AG – CdO

Tipo di Funzionamento:
monostabile

Descrizione

Uso:
terziario / industriale

Tipo uscite:
in scambio libero da potenziale

Contatti disponibili:
2 in deviazione(2 x ) (MIDI- 2)
4 in deviazione (4 x ) (MIDI- 4)

Dimensioni (L x P x H) mm:
21,5 x 28 x 36

Peso:
37 g.

Dati generali

Tipo installazione:
su zoccolo

Grado protezione (IP):
IP20

Vita elettrica (operazioni):
100.000

Vita meccanica (operazioni):
10.000.000

Resistenza d’isolamento (500 V d.c.):
1.000 MO

Rigidità dielettrica (contatti aperti):
750 V a.c. (MIDI-2)
1.550V a.c. (MIDI-4)

Rigidit&circ dielettrica (contatti / bobina):
3.750V a.c.

Carico minimo:
100mA / 5V c.c.

Potenza dissipata:
0.9 W (mod DC)
1.2 VA (mod AC)

Limiti di temperatura di Funzionamento:
da -55 a + 70° C

Tempo di intervento (a tensione nominale):
25 msec max

Tempo di rilascio (a tensione nominale):
25 msec max

Temperatura ambiente:
-55 ÷ + 70° C

Resistenza alle vibrazioni:
10 ÷ 55 Hz 1.5 mm

Resistenza agli urti (funzionale):
100 m/sec2 /10 g

Resistenza agli urti (distruttiva):
1.000 m/sec2 /100 g

Umidità :
35 % ÷ 95 %

Costruzione:
cappottina antipolvere

Tensione nominale di isolamento:
250 V

Tensione di tenuta a imp. Nom.:
2,2 KV

Grado di inquinamento:
2

Categoria di sovratensione:
III
